步驟1：選擇保護裝置的類型

這是在選擇以下類型的保護設備之一時：熱電路保護，保險絲，電弧故障保護設備或分布式電源控制單元。每個保險絲都有其優缺點（例如，保險絲的跳閘時間較快，但一次只能使用一次），因此在選擇之前必須了解特定系統的需求。

步驟2：確定操作環境

對于設計了流程圖的空間應用，操作環境還包括對真空度和零重力的考慮，因為這可能會影響斷開電路所需的分隔距離。對于那些地面應用更多的人來說，操作環境仍然是一個重要的考慮因素。如果設備在不受控制的環境中運行或為軟件控制的系統，則應考慮將其暴露于電磁干擾（EMI）或高溫下。

步驟2a：選擇設備等級

在沒有任何修改因素的情況下，確定應用所需的電流。來自FAA AC 43.13的信息在“斷路器的含義和電線系統的電線尺寸”中提供。請注意，此額定值信息基于給定線規的最大尺寸電路保護。這將為電線/電路保護尺寸的選擇提供一個起點。

步驟2b：選擇調整后的設備等級

調整后的設備額定值基于步驟2中確定的環境因素。正如EWIS的《 LECTROMEC降額工具教程》中所討論的那樣，操作高度會影響給定的線束/線束載流能力。

步驟3：確定要使用的設備等級

根據2a和2b中的選擇，確定哪個選擇需要最廣泛的操作環境條件；這可能是兩者的結合。

步驟4：計算導線的最大溫差/溫度（DT）

標簽略有錯誤-應該說電線/電纜的最高/最低溫度。限制因素可以是絕緣或?qū)w。無論哪種方式，了解系統的工作范圍都很重要。此步驟還應包括評估電線支撐設備，例如接頭和連接器。

步驟5：操作環境/確定環境溫度

該步驟可以與步驟4結合使用，但是它包括對區域的環境工作溫度的評估。該區域檢查還應覆蓋附近的系統，設備和管道，以確定是否存在可能影響導線溫度的熱源。該步驟的結果應用于確定當前的降額（如AS50881和EWIS的《LECTROMEC降額工具教程》中所述）。

步驟6：電壓降評估

從電源總線到受電設備的隔離會影響最終設備看到的電壓。較小規格的電線（例如24），電阻為2.5歐姆/ 100英尺。

在此步驟中，建議確定系統中的路由分隔距離并確定電壓降。確定這些的建議可在AS50881中找到。

步驟7：增加線規

根據評估結果，可能有必要增加線規以達到系統所需的壓降和載流要求。如果選擇了新的線規/電路保護配對，則返回步驟2并重復練習。

這個過程看似過于復雜，但是有必要解決電線和相應斷路器的正確尺寸問題。尺寸過小的電線可能會充當熱源和/或降低所連接設備的功能。過大的電路保護可能無法保護電線互連系統，并且許多故障情況下都不會響應。

根據2a和2b中的選擇，確定哪個選擇需要最廣泛的操作環境條件；這可能是兩者的結合。

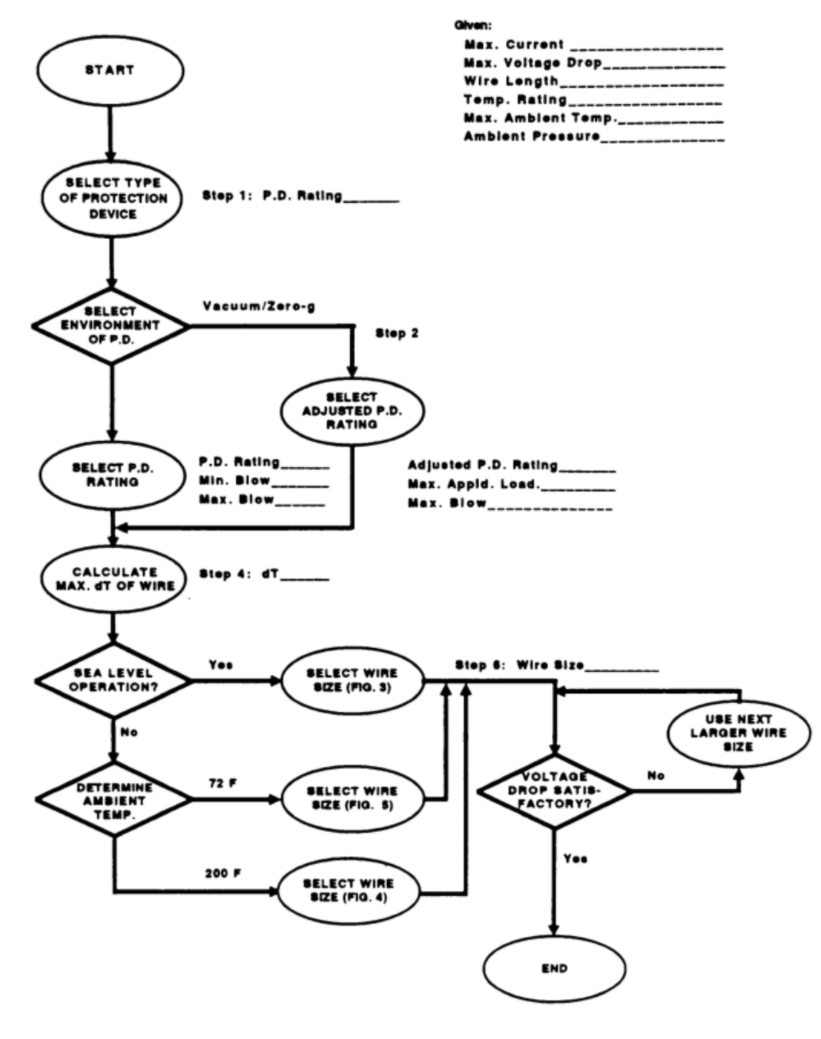

以上流程圖摘自NASA技術備忘錄102179 – 1991。該圖表提供了用于電路保護的設計注意事項的流程圖，從確定當前需求開始，到系統實施結束。下面列出的7個步驟將更詳細地討論流程圖。
