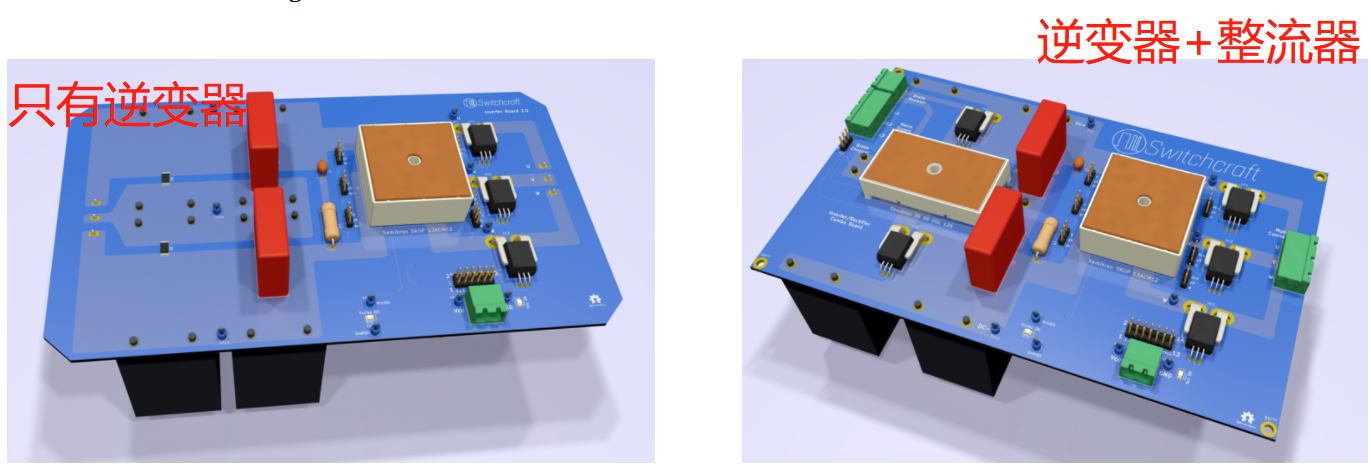

上周，韋克威的工程師對某個逆變器板卡的狀態做了簡短的更新。從那時起，在同一塊板上增加了一個三相全橋整流器，以及直流+和直流-的電流傳感器測量。追求這種可能性的動機是在電路板的上部有大量可用的空間，就在直流連接電容器的正上方。這太浪費空間了，所以工作開始時就想辦法把整流器放進最終結果如下所示。印刷電路板必須高出1毫米，使其全部適合，而且還取消了倒角角落，以騰出空間安裝螺絲。

新電路板現在包含：

三相全橋二極管整流器（Semikron SK 95 DGL 126）基于SiC的晶體管模塊（Semikron Skip 13ACM12V18）帶放電電阻器的直流連接電容器（Panasonic EZPE80506MTA，50 uF）緩沖電路：五個電流傳感器(電機電流和直流電源電流），直流電路電壓測量，制動電阻連接，七個門驅動器的連接頭（6個用于主逆變器+1個制動斬波器），詳見示意圖。

在所有這些特性就緒的情況下，這個PCB可以替換之前使用的四個不同的卡。之前我們設計并生產了一塊用于高壓測量的專用PCB，一塊用于三相電流傳感的PCB，一塊二極管整流板和一塊逆變板。這些項目的經驗現在被用來改進所有四個原理圖，并把它們放在同一個PCB上。這是一個相當壯舉，使所有的電氣連接路線，因?yàn)榧扔懈吖β屎透唠妷汉圹E密切混合信號痕跡。當連接到690 V電源（海上/海上）時，直流鏈路電壓可高達1000 VDC，但在230 Vac的實驗室中，直流電壓“僅”約為325 VDC。當涉及到在逆變器PCB上布線時，在電容器和主晶體管開關之間建立一條低電感路徑是非常重要的。在提出一個完整的解決方案之前，在文檔中記錄了他的工作和故障排除，所以在開始任何自己的PCB逆變器設計之前一定要閱讀它。這一次我用區域代替了傳統的痕跡，以最大限度地?cái)U(kuò)大電容器和開關之間以及開關和電機輸出之間的電氣橫截面積。希望這將導致低電感/電阻的高功率的消耗。

更多詳細設計，請與韋克威技術人員聯系。
