霍爾電流傳感器，分為開環和閉環，那怎么區分呢？下面由韋克威為大家來對比一下霍爾電流傳感器開環和閉環的區別。

1.開環霍爾傳感器工作原理 ：

原邊電流（Ip）產生的磁通量集中于磁性回路，通過氣隙中的霍爾器件感應到這些磁通量，從而進行測量。霍爾器件輸出的信號準確反映了原邊電流的輸出情況。

特征:封裝尺寸小 ，測量范圍廣 ，重量輕，低電源損耗 ，無插損

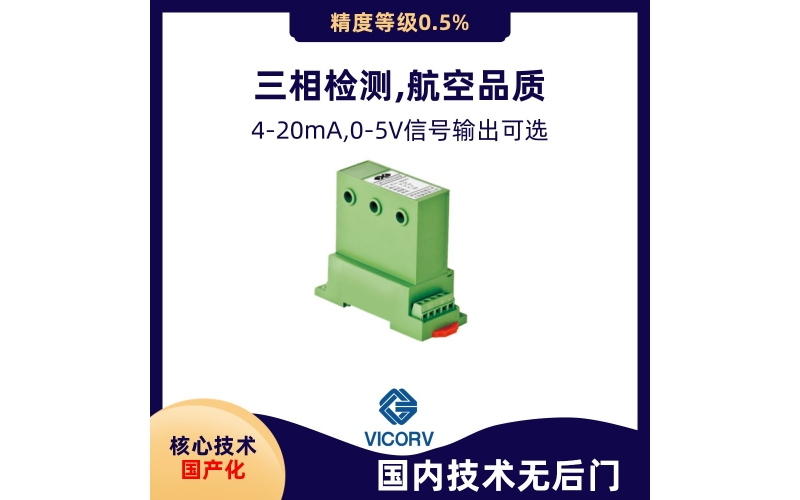

（三相交流電流傳感器）

2.閉環霍爾傳感器 工作原理 ：

副邊電流產生的補償磁通平衡了原邊電流Ip產生磁通量。霍爾器件和輔助電路產生的副邊補償電流準確反映了原邊電流的大小。

特征: 頻率范圍寬 ，精度高 ，快速響應 ，低溫漂 ，線性度好 ，無插入損耗。

另外，也可以從帶寬、精度、磁飽來區分霍爾傳感器開環還是閉環。

1）帶寬不同，氣隙處的磁場始終在零磁通附近變化，由于磁場變化幅度非常小，變化幅度小，變化的頻率可以更快，因此，閉環式霍爾電流傳感器具有很快的響應時間。實際的閉環式霍爾電流傳感器帶寬通常可以達到100kHz以上。而開環式霍爾電流傳感器的帶寬通常較窄，帶寬在3kHz左右。

2）精度不同，開環式霍爾電流傳感器副邊輸出與磁芯氣隙處的磁感應強度成正比，而磁芯由高導磁材料制作而成，非線性和磁滯效應是所有高導磁材料的固有特點，因此，開環式霍爾電流傳感器一般線性度角差，且原邊信號在上升和下降過程中副邊輸出會有不同。開環式霍爾電流傳感器精度通常劣于1%。閉環式霍爾電流傳感器由于工作在零磁通狀態，磁芯的非線性及磁滯效應不對輸出造成影響，可以獲得較好的線性度和較高的精度。閉環式霍爾電流傳感器精度一般可達0.2%。

3）開環霍爾和閉環霍爾都存在磁飽和問題，開環問題表現比較直接，當原邊電流過大時，磁場強度超過了磁化曲線的正常工作范圍，就會發生磁飽和；閉環霍爾在零磁場下工作，但遇到非正常情況也會出現磁飽和，簡單說當副邊線圈未供電或者原邊電流過大時，磁飽和會發生。

以上就是韋克威總結的霍爾傳感器開環與閉環的對比了，如果您對于霍爾傳感器開環閉環還有其他的意見或者建議，可以直接聯系韋克威科技客服。當然如果你有霍爾傳感器需求，你可以對比下市面上的霍爾傳感器，我相信韋克威的優勢是很大的。
