霍爾傳感器是一種基于半導體霍爾效應的磁傳感器。它可以用于檢測磁場及其變化，并且可以在與磁場有關的各種場合中使用。它是由霍爾元件及其輔助電路組成的集成傳感器。具有結構堅固，體積小，重量輕，使用壽命長，安裝方便，功耗低，頻率高，耐振動，不怕灰塵，油，水蒸氣，鹽分污染或腐蝕的優點。根據功能分為霍爾線性裝置和霍爾開關裝置。目前，它已發展成為多種磁傳感器產品家族，已廣泛應用于我們的日常生活中。

霍爾傳感器分為線性霍爾傳感器和開關霍爾傳感器。

（1）線性霍爾傳感器由霍爾元件，線性放大器和發射極跟隨器組成，輸出模擬信號。

（2）開關霍爾傳感器由穩壓器，霍爾元件，差分放大器，施密特觸發器和輸出級組成。輸出數字量。霍爾傳感器的特性

（1）線性霍爾傳感器的特性

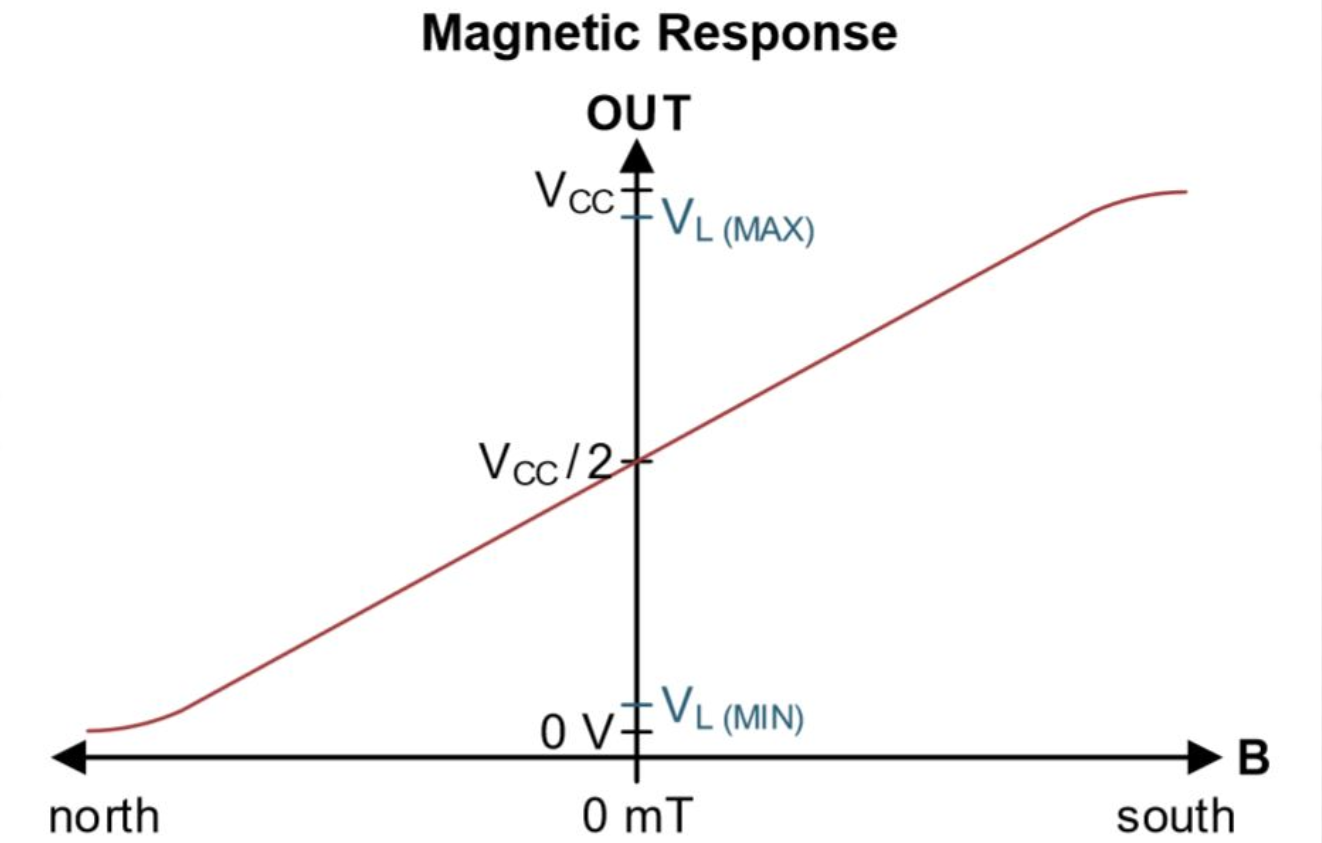

如圖1所示，輸出電壓與施加的磁場強度呈線性關系。可以看出，在B的磁感應范圍內具有良好的線性，超過此范圍的磁感應強度被飽和。

（2）開關型霍爾傳感器的特性

如圖4所示，BOP是“開”工作點的磁感應強度，BRP是“關”釋放點的磁感應強度。

當施加的磁感應超過作用點BOP時，傳感器輸出低電平。當磁感應強度下降到作用點BOP以下時，傳感器的輸出電平保持不變。在到達釋放點BRP之前，傳感器從低電平變為高電平。 BOP和BRP之間的延遲使切換動作更加可靠。

另外，還有一個“鎖定鍵型”（或“閂鎖型”）開關型霍爾傳感器，其特性如圖所示。

當磁感應超過動作點BOP時，傳感器的輸出從高電平變為低電平。在消除外部磁場之后，輸出狀態保持不變（即，鎖存狀態）。只有當反向磁感應達到BRP時，電平才能改變。
