基本參數、工作原理與用途

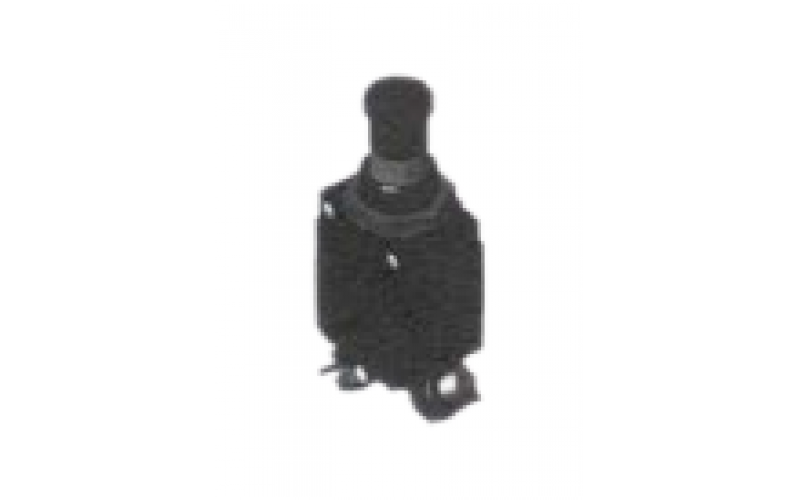

DBF-1~25按拔式自由脫扣單相斷路器產品以雙金屬電熱脫扣原理工作,并有溫度補償結構，可在較寬的溫度范圍內使用。斷路器在飛機交直流配電系統(tǒng)中用于過載或短路保護。

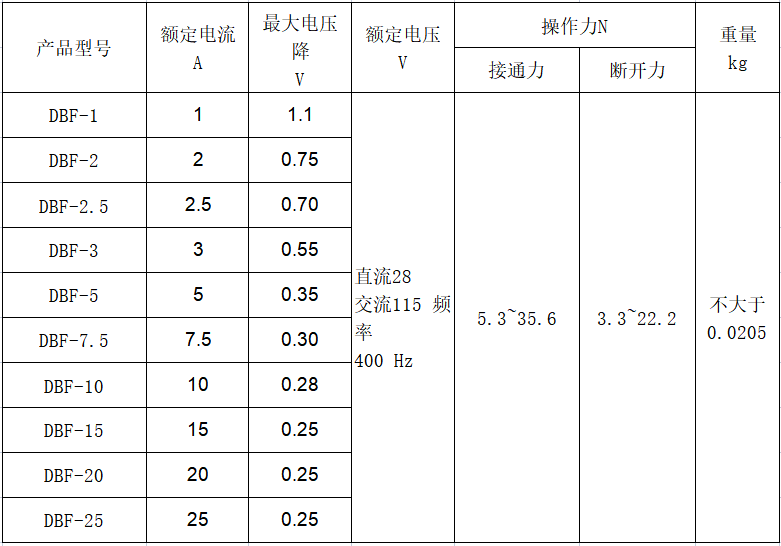

基本參數：

環(huán)境適應性

周圍介質溫度：(-55～85)℃。

正弦振動：頻率范圍(10～500)Hz，加速度10g

加速度：10g

沖擊：50g。

電氣性能

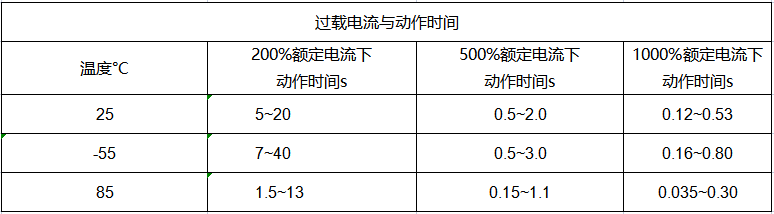

極限動作電流：

25℃下，產品最大保持電流為115%額定電流,最小脫扣電流為150%額定電流

85℃下，產品最大保持電流為100%額定電流,最小脫扣電流為150%額定電流

-55℃下，產品最大保持電流為115%額定電流,最小脫扣電流為160%額定電流。

壽命：

阻性負載5000次；

感性負載2500次，COS φ =0.6~0.7

機械循環(huán)5000次。

分斷能力：

直流6000 A，交流(2000~3500)
