基本參數、工作原理與用途：

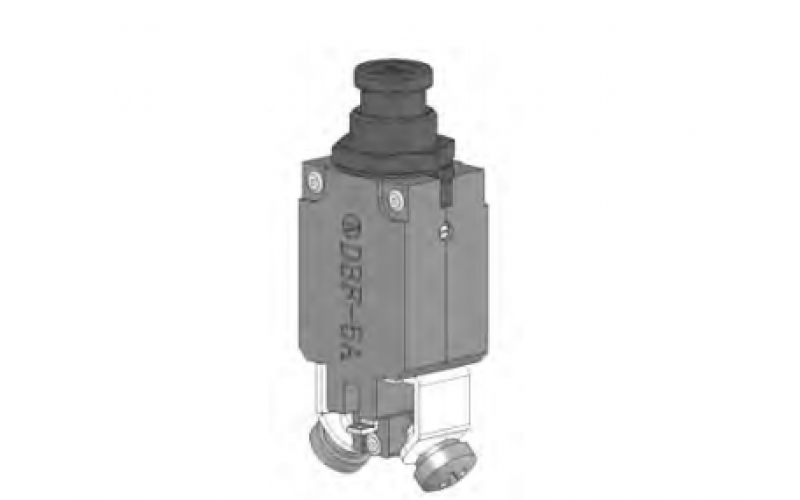

DBF-1A~20A按拔式自由脫扣單相斷路器產品以雙金屬電熱脫扣原理工作,并有溫度補償結構,可在較寬的溫度范圍內使用。斷路器除了對線路或用電設備過載和短路保護之外，還具有監測產品通斷狀態的功能。

基本參數：

環境適應性

• 周圍介質溫度：(-55~85)℃

• 隨機振動：頻率范圍(15-2000)Hz，功能試驗量值W₀=0.076g²/Hz

• 加速度：10.5g

• 沖擊：15g技術要求

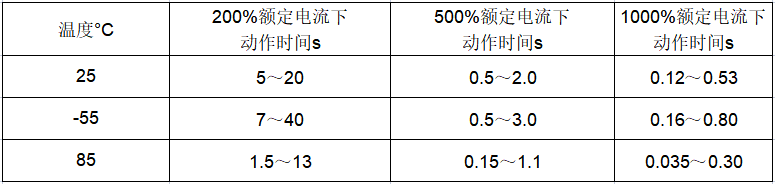

過載電流與動作時間：

極限動作電流

25℃下，產品最大保持電流為115%額定電流，最小脫扣電流為150%額定電流

85℃下，產品最大保持電流為100%額定電流，最小脫扣電流為150%額定電流

-55℃下，產品最大保持電流為115%額定電流，最小脫扣電流為160%額定電流

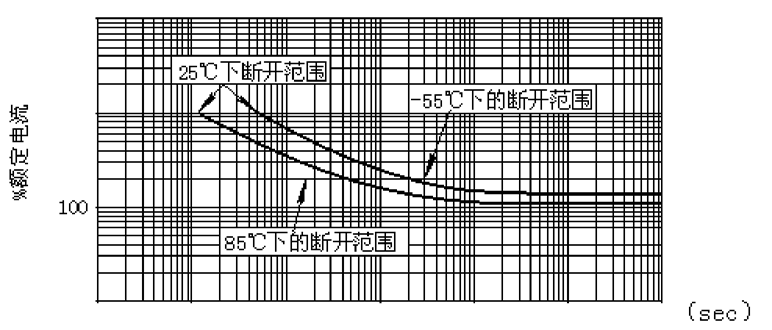

反時限特性曲線

壽命

阻性負載5000次工作循環；感性負載2500次工作循環，COS φ =0.6~0.7。
